Модульное некапитальное защитное сооружение

Послойная демпфирующая защита в виде распределённого каркаса, защитных стен и демпфирующих ячеек — для защиты стратегически важных объектов от ударных дронов.

REI 150  предел огнестойкости НГ  негорючий F150  морозостойкость Самонесущая конструкция
Проблема

Новые решения инженерной защиты

Защита объектов от атак БПЛА требует эшелонированной системы, сочетающей активные средства противодействия и пассивные инженерные барьеры. Постоянное усовершенствование БПЛА и методик их применения ставит перед строительной промышленностью РФ задачу создания быстрого решения по защите объектов из имеющихся в доступности материалов. Современные решения по пассивной защите объектов базируются на внедрении модульных быстровозводимых конструкций с защитой от осколочных, термитных и кумулятивных зарядов.

Проблемы существующих решений

Эффективность применения решений на основе мощного каркаса и прочной сетки не даёт гарантии целостности стратегически важного объекта при применении БПЛА осколочного, термитного и кумулятивного боеприпасов. Тяжёлые сетчатые экраны и жёсткие фермы подвержены сквозному пробитию кумулятивной струёй, разрушению от температур термитных смесей и деформации от фугасного удара — нет механизма гашения энергии внутри самой преграды.

Философия решения

Только послойная демпфирующая защита в виде распределённого каркаса, защитных стен и демпфирующих ячеек позволяет решить проблему защиты объекта от всех типов дронов. Вместо попытки «остановить» удар жёсткой преградой или сеткой — распределённое поглощение энергии: разрушение и рассеивание, объёмное демпфирование, статическая стабильность.

Сценарии защиты

Послойное демпфирование удара

Дрон → наружная стена КББ (180 мм) → биг-бэги с керамзитом (2,82 м) → внутренняя стена КББ (180 мм) → коридор 3 м → РВС.

Осколочно-фугасная БЧ

Наружная стена принимает первый удар: блоки локально разрушаются, а трубы в каналах связывают соседние элементы и препятствуют обрушению. Основная энергия рассеивается в керамзитовом ядре за счёт трения и дробления зёрен; внутренняя стена воспринимает остаточное давление.

Термитная БЧ (до 2500 °C)

Минеральный КББ класса НГ и REI 150 не поддерживает горение. Керамзитовый гравий 10–20 мм за наружной стеной локализует тепловой очаг, а коридор 3 м отделяет его от технологического оборудования.

Тандемный кумулятивный выстрел (ПГ-7В)

Наружная стена инициирует предзаряд или взрыватель на расстоянии от объекта. В биг-бэгах струя проходит непрерывную смену сред — воздух, пористое зерно, полимерную ткань — теряет фокус и рассеивается в толще засыпки.

Расчётный пример из редакции 5.1: после пробития наружного блока БЧ 20 кг заглубляется в керамзитовое ядро на Lпр = 0,85 м — около 30% зазора 2,82 м; остаётся примерно 1,97 м неповреждённого керамзита. Для БЧ 50 кг остаётся 1,37 м демпфера, а боковое давление не превышает 0,4 кг/см² и перераспределяется внутренним кольцом Ø46 м. Выводы брошюры подлежат подтверждению натурными испытаниями по программе СП 542.

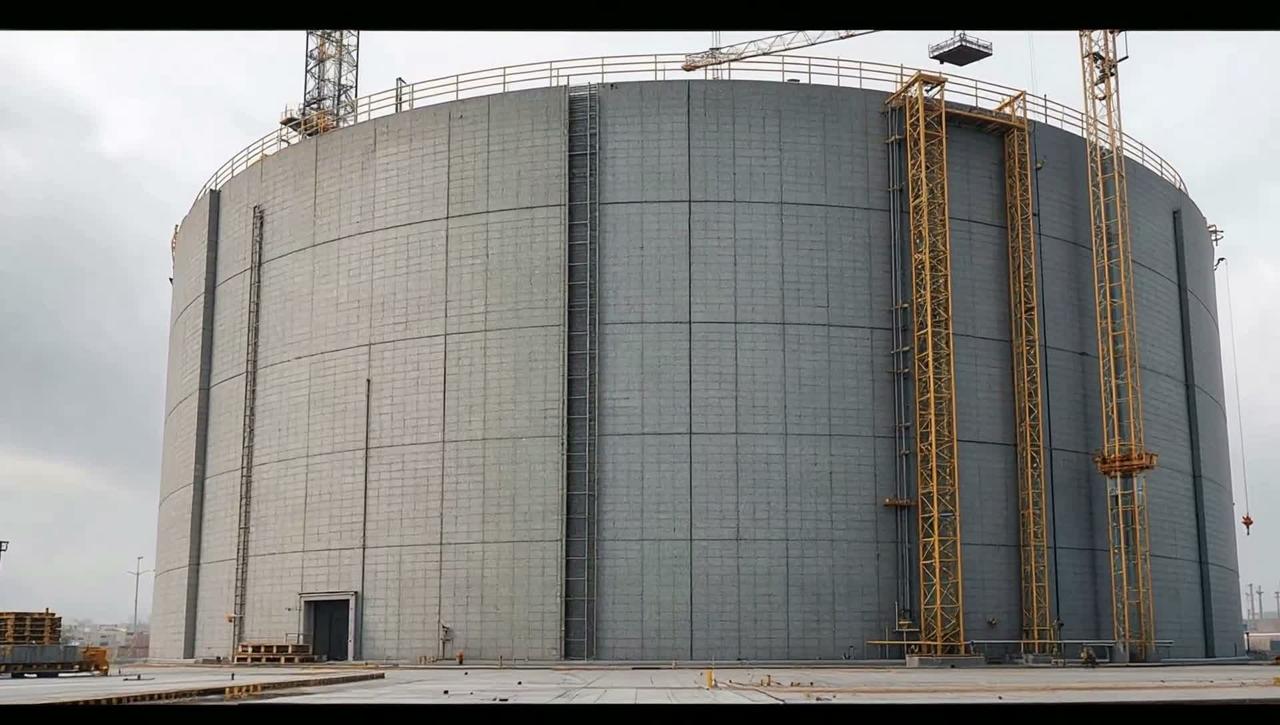

Кольцевой блочный экран в полную высоту вокруг резервуара
Масштаб

Самонесущий экран высотой 20 м — в полную высоту резервуара

Применение

РВС + двухслойная защитная оболочка

Схема: РВС и двухслойная самонесущая оболочка Ø46/Ø52, демпфер 2,82 м, план и фрагмент разреза
План + фрагмент разреза · Ø46 (внутр.) / Ø52 (внешн.) · коридор до РВС 3 м · демпфер 2,82 м · высота 20 м · РВС-20000

Две концентрические сухие стены из керамзитобетонных блоков объединены радиальными диафрагмами в пространственную сотовую структуру. Межстенные ячейки заполнены биг-бэгами с керамзитом, сверху — вантово-сеточная мембрана с гранулированным пеностеклом.

  • а
    Что защищаем.

    Вертикальный стальной резервуар РВС-20000 (Ø ≈ 40 м, высота ≈ 20 м) — от осколочного, термитного и кумулятивного воздействия БПЛА.

  • б
    Чем защищаем.

    Две самонесущие оболочки (внутр. Ø ≈ 46 / внешн. Ø ≈ 52 м, высота 20 м) с расчётным межстенным зазором 2,82 м; коридор до РВС — 3 м.

  • в
    Как работает.

    Собранная насухо система послойно воспринимает нагрузку: разрушение и рассеивание → объёмное демпфирование → перераспределение остаточного давления на замкнутый внутренний контур.

Система

Технические характеристики модуля

МНЗС — самонесущая, некапитальная, сборно-разборная конструкция. Объёмный каркас — стальные трубы или типовые стойки фасадных лесов в каналах блоков. Стены собираются вручную насухо; биг-бэги подаются мобильным краном-манипулятором.

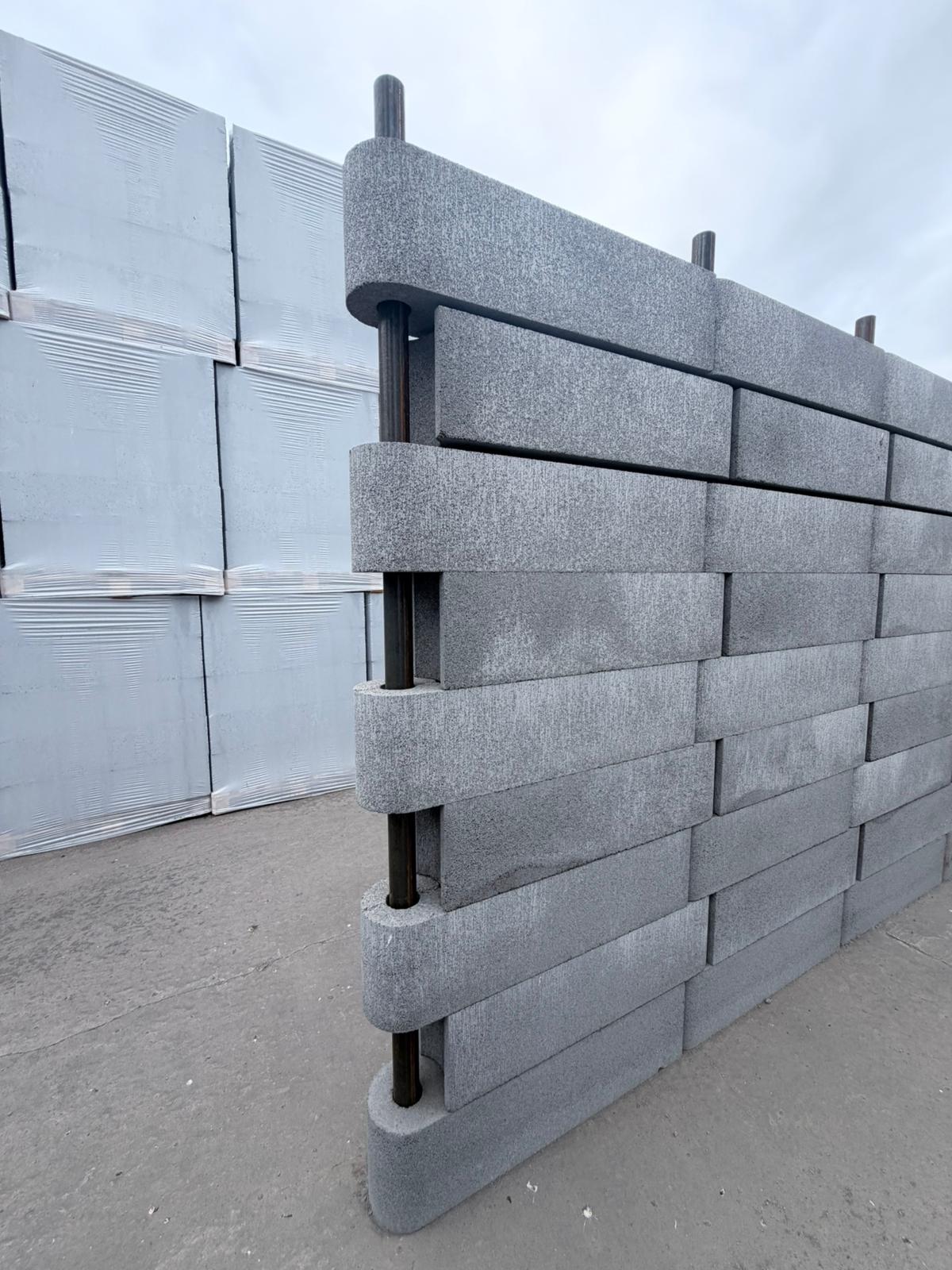

Монтаж: керамзитобетонные блоки нанизываются на трубы каркаса вручную — сборка стены экрана
Тип конструкции
Замкнутая гравитационно-демпферная система: две концентрические стены-кольца Ø46 / Ø52 м (H 20 м), перевязанные радиальными диафрагмами в сотовую структуру коробчатого сечения; расчётный межстенный зазор 2,82 м.
Базовый блок (КББ)
Виброформованный керамзитобетонный, 900×180×250 мм, вес 30 кг; сквозные каналы Ø70 мм под стойки, радиусный замок «шип-паз». Прочность не менее 5,0 МПа (B3.5), морозостойкость F150, класс НГ; REI 150 — 150 минут прямого огневого воздействия.
Объёмный каркас

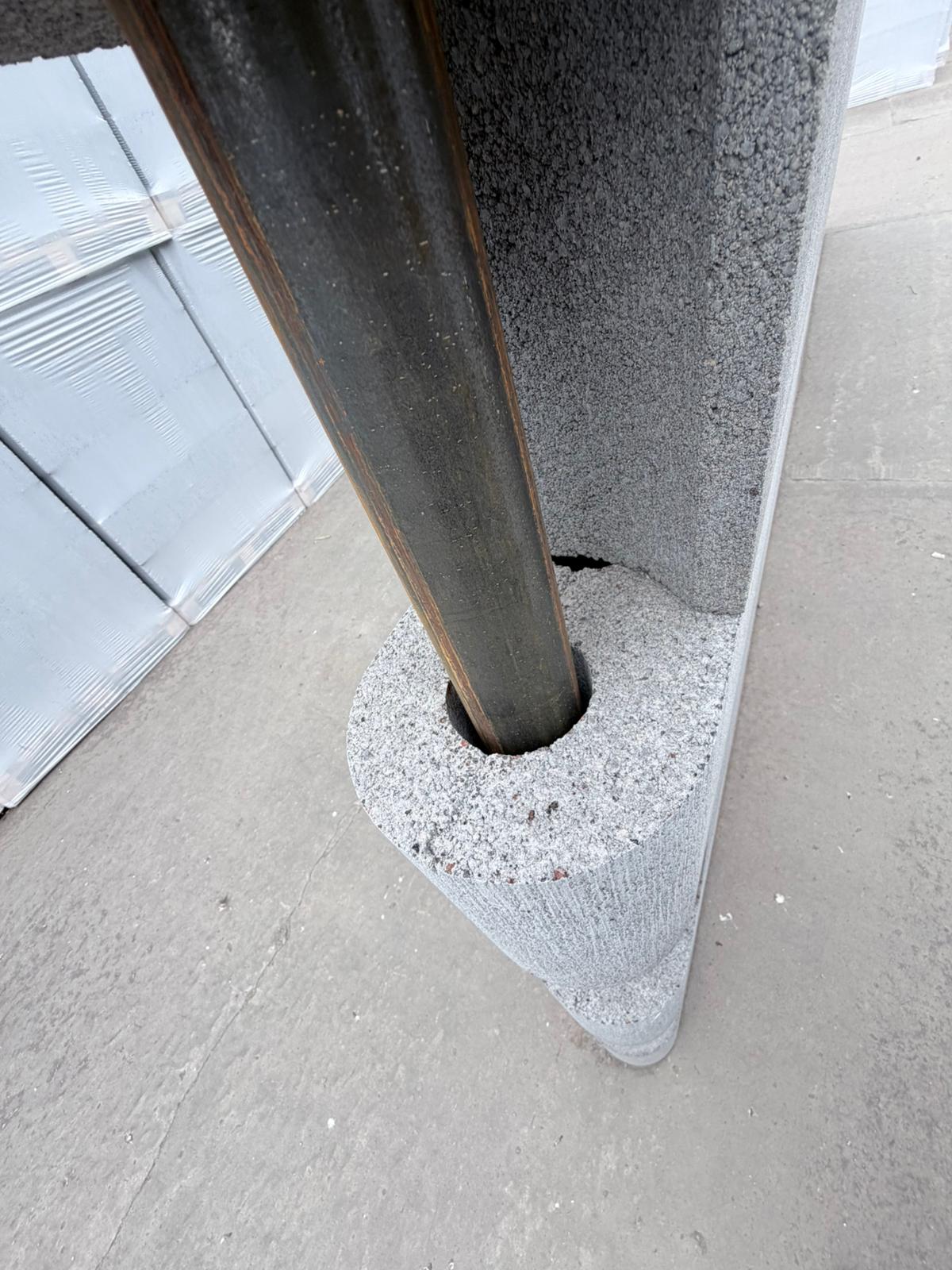

Стальные трубы Ø65×4,0 мм или типовые стойки фасадных лесов (ГОСТ 27321-2018) в соосных каналах КББ, шаг ≤ 0,9 м. При необходимости каркас усиливается дополнительными стойками — до 4 на блок; толщина стенки трубы уточняется расчётом.
Пространственная жёсткость
Не менее двух стен раскрепляются через 3–4 м радиальными перемычками из КББ. Образуются изолированные отсеки для демпфирующих ячеек; вертикальные стойки замыкают конструкцию в единое жёсткое кольцо.
Основание
Дорожные или аэродромные плиты ПАГ-14 на плотно уплотнённой песчано-гравийной подушке: дренирующий слой песка 300 мм и гравия 150 мм, без монолитного капитального фундамента.
Слои защиты
  • Наружная и внутренняя стены: КББ толщиной 180 мм, REI 150, класс НГ.
  • Демпфер между стенами: биг-бэги ГОСТ 32521-2013 с керамзитовым гравием М250 (10–20 мм) либо ПСКГ; полиэтиленовый вкладыш защищает гранулы от осадков.
  • Кровля: пространственная ферма, ванты Ø14 мм, несущая и фильтрующая сетки, слой биг-бэгов с ПСКГ М150 (5–20 мм) высотой 1,2 м — распределённая нагрузка ≈180 кг/м².
Температурная податливость
Сухие стыки каркаса, блоков и биг-бэгов позволяют конструкции сужаться и расширяться при сезонных перепадах; брошюра предусматривает развёртывание в диапазоне от −40 °C до +40 °C.
Водоотвод
Пористые засыпки и дренирующее основание не задерживают дождевую и пожаротушащую воду; полиэтиленовые вкладыши биг-бэгов защищают гранулы от осадков.
План: РВС и двухслойная самонесущая оболочка Ø46/Ø52 с радиальными простенками — сотовая структура коробчатого сечения
Сотовая структура коробчатого сечения: два кольца-стены Ø46 / Ø52 перевязаны радиальными диафрагмами, между ними — демпфер 2,82 м. План · РВС-20000.

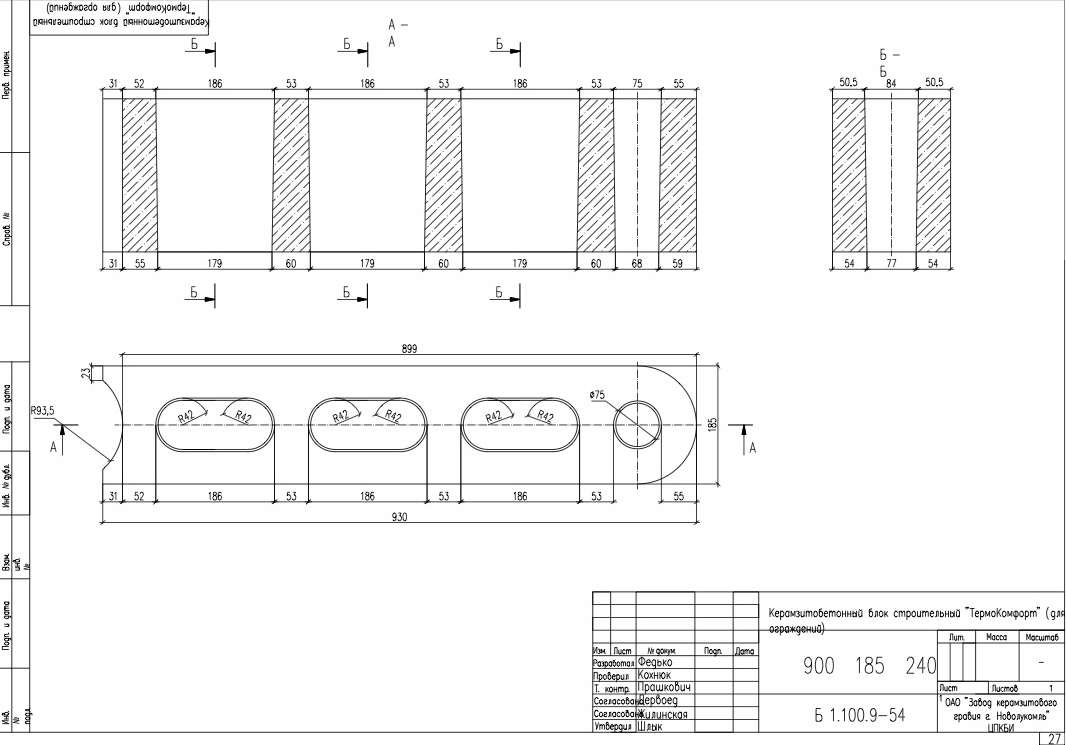

Конструктивный чертёж керамзитобетонного блока КББ со сквозными каналами и торцевыми замками
Конструктивный чертёж КББ. Актуальные параметры редакции 5.1: 900×180×250 мм, 30 кг, каналы Ø70 мм, замки «шип-паз». Класс НГ · REI 150 · F150 · не менее 5 МПа

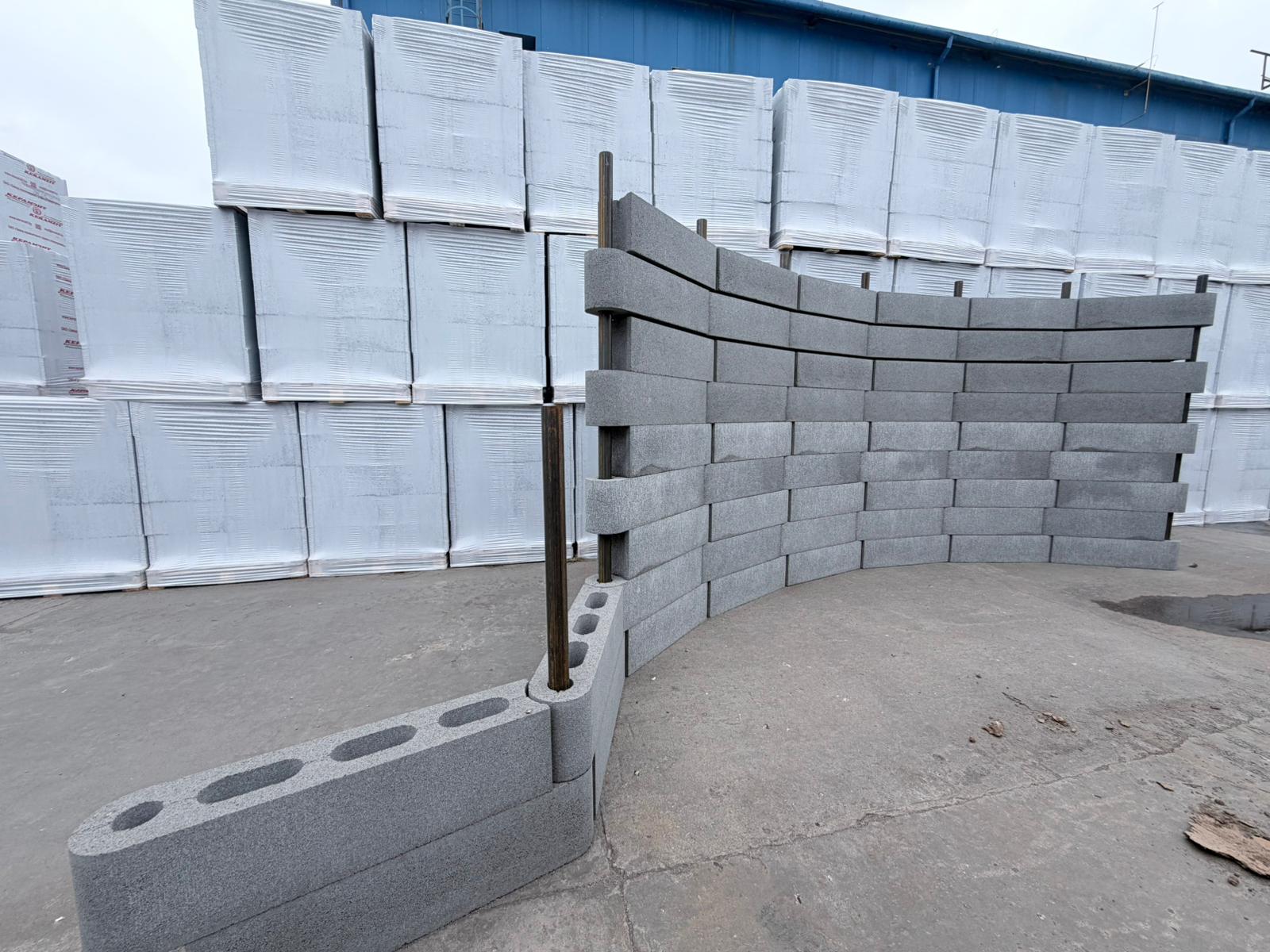

Сборка двухрядной кольцевой стены из КББ на стойках каркаса
Сборка двухрядной кольцевой стены из КББ на стойках каркаса
Производство КББ — массовый выпуск формовых блоков на серийной линии

Производство и доступность

КББ, керамзитовый гравий, ПСКГ, стальные трубы и элементы фасадных лесов — серийная гражданская продукция. Материалы выпускаются в крупных промышленных центрах и доступны для отгрузки в регионах РФ без импортных компонентов.

Сравнение с «чистым» ЖБ-экраном

ПараметрМодульная двухслойная защитаЧистый ЖБ-экран
Вес верхней защитыНиже — ПСКГ 150 кг/м³, слой 1,2 мВысокий — железобетонное перекрытие
Строительные процессыНасухо · без сварочных постов и бетонных заводовМокрые процессы · набор прочности бетона
Гашение удараПослойное — блоки, каркас и сыпучее ядроЖёсткая преграда без демпфирующей ячейки
Огнестойкость преградыREI 150, материал НГЗависит от проектного сечения
Демонтаж и ремонтСборно-разборная, локальная замена элементовКапитальная, стационарная
Земляные и бетонные работыДо −75% по оценке брошюрыМонолитный фундамент

Сравнение и экономические показатели приведены по брошюре 5.1 и уточняются проектом для конкретной площадки.

Базовый элемент · характеристики КББ

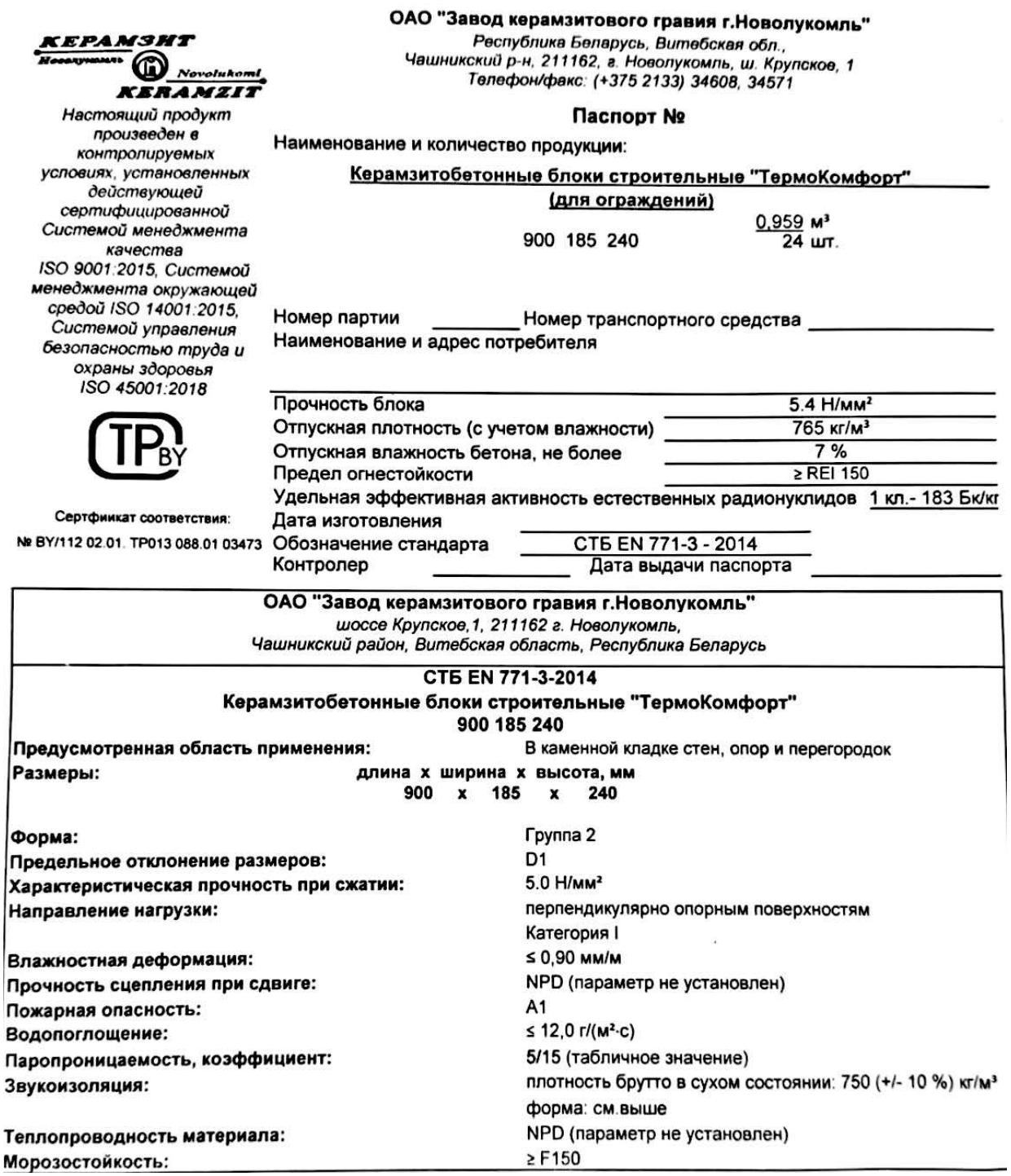

Виброформованный керамзитобетонный блок по ГОСТ 25820-2021; в ведомости также указан ГОСТ 6133-2019.

REI 150
Предел огнестойкости
НГ
Негорючий материал
F150
Морозостойкость ≥
30 кг
Масса одного блока
Размеры: 900×180×250 мм · Прочность: не менее 5,0 МПа · Класс: B3.5
Модульность

Одно решение — под любой объект и любой удар

МНЗС собирается из складских компонентов, как конструктор: геометрия, число слоёв и запас прочности настраиваются под конкретный объект и расчётную нагрузку — без капитального строительства.

01 · Серийные материалы

Керамзит, ПСКГ, КББ, стальные трубы и элементы фасадных лесов доступны для оперативной закупки в регионах РФ, без импортных компонентов.

02 · Сухая сборка стен

Двое рабочих вручную нанизывают блоки массой 30 кг на стойки. Без клея и раствора; для подачи биг-бэгов используется мобильный кран-манипулятор.

03 · Любой диаметр и высота

Радиусные замки «шип-паз» выкладывают криволинейные стены заданного диаметра без сквозных щелей; высота наращивается стандартными секциями труб.

04 · Регулируемый запас

Каркас усиливается дополнительными стойками в свободных каналах блоков — в любой момент и в любом месте; размер ячейки и число слоёв назначаются расчётом.

05 · Ремонт и демонтаж за часы

Повреждённые блоки, стойки и биг-бэги извлекаются краном-манипулятором и заменяются сухим способом; конструкцию можно разобрать для повторного использования.

06 · Всесезонность

Развёртывание возможно при температурах от −40 °C до +40 °C. Люфты сухих стыков позволяют конструкции «дышать» при сезонных перепадах.

Спецификация · редакция 5.1

Сводные ведомости материалов и оборудования

51 920
блоков КББ · 1 557,6 т
7 600
м³ керамзита · 1 900 т
5 070
биг-бэгов по 1,5 м³
2 550
м³ ПСКГ · 382,5 т
1 298
труб Ø65×4,0 · ярус 12 м
649
труб Ø65×4,0 · ярус 8 м

Стеновые материалы и засыпка

МатериалСтандартКоличествоОбщая масса
Блок КББ 5-канальный 900×180×250 мм, М50ГОСТ 6133-2019 / ГОСТ 25820-202151 920 шт.1 557,6 т
Керамзитовый гравий М250, 10–20 ммГОСТ 32496-20137 600 м³1 900,0 т
Мешки Big-Bag, 1,5 м³, капроновыеГОСТ 32521-20135 070 шт.12,7 т
ПСКГ М150, 5–20 мм, ρ = 150 кг/м³ГОСТ Р 54468-20112 550 м³382,5 т

Металлопрокат и крепёж каркаса

ЭлементСтандартКоличествоОбщая масса
Труба Ø65×4,0 мм, ярус 1, L = 12 мГОСТ 10704-91 / Ст3сп1 298 шт.93,8 т
Труба Ø65×4,0 мм, ярус 2, L = 8 мГОСТ 10704-91 / Ст3сп649 шт.31,3 т
Дорн-вставка Ø56×4,0 мм, L = 0,6 мГОСТ 10704-91 / Ст3сп649 шт.2,0 т
Швеллер №24, верхний поясГОСТ 8240-97 / Ст3пс310 м7,4 т
Канат оцинкованный Ø14 ммГОСТ 3064-801 450 м1,1 т
Сетка Рабица 20×20 мм, проволока 3 ммГОСТ 5336-802 150 м²7,7 т
Сетка фильтрующая 2×2 ммГОСТ 3826-822 150 м²2,0 т
Шпилька М20, L = 1000 мм, класс 8.8ГОСТ 22042-76 / 40Х204 шт.0,5 т
Болты-шплинты М12×90 с гайкамиГОСТ 7798-70649 компл.0,1 т

Количества и массы перенесены из сводных ведомостей брошюры 5.1. Проектная высота — 20 м, 80 рядов блоков; стойки наращиваются с отметки +12 м трубами второго яруса 8 м.

Расчётная проверка

Ударная и конструкционная прочность

Расчёт демпфирования основан на взаимодействии наружной сухой стены, керамзитового ядра в биг-бэгах и внутренней стены, связанной трубным каркасом с радиальными простенками.

1 · Прочность материала

Прочность КББ — 5 МПа, класс B3.5–B5 по СП 63.13330.2018. Пористая структура рассеивает ударную волну на множестве границ раздела, а локальное смятие поглощает кинетическую энергию.

2 · Основание по СП 22

Сооружение опирается на предварительно напряжённые аэродромные плиты ПАГ-14. По расчёту брошюры условие прочности подстилающих грунтов выполняется, осадка равномерная.

3 · Сухая кладка по СП 15

Расчёт по СП 15.13330.2020 показывает запас прочности керамзитобетонного камня более чем шестикратный; материал защищён от смятия при локальных деформациях.

Расчётные положения приведены по брошюре 5.1. Для конкретной площадки выполняются проектные проверки каркаса, основания, узлов и местной устойчивости по исходным данным и инженерно-геологическим изысканиям.

Монтаж

Сухая сборка стен силами двух рабочих

01

Основание

Планировка, песок 300 мм и гравий 150 мм, укладка дорожных плит или ПАГ-14 в плавающую фундамент-платформу.

02

Стартовый ярус

Первый ряд КББ выводится по горизонту; в каналы устанавливаются трубы-стойки длиной 12 м с инвентарными подкосами.

03

Сухая кладка

Двое рабочих нанизывают блоки на стойки; замки «шип-паз» задают сопряжение, на пересечениях выполняется жёсткая перевязка.

04

Демпфер и наращивание

Каждые 1,5–2 м укладываются биг-бэги манипулятором. На +12 м стойки соединяются дорнами 600 мм и трубами 8 м со шплинтами.

05

Корона и кровля

До +20 м — всего 80 рядов. Верхний пояс из швеллера №24, ванты Ø14 мм, две сетки и слой ПСКГ в биг-бэгах 1,2 м.

Верхняя защита −30%

Лёгкий ПСКГ снижает металлоёмкость верхнего ферменного каркаса и сметную стоимость по сравнению с тяжёлыми железобетонными перекрытиями.

Земляные и бетонные −75%

Отсутствие монолитного фундамента сокращает затраты и исключает простои на набор прочности бетона. Показатели приведены по брошюре 5.1.

Ремонтопригодность

Повреждённые блоки, стойки и биг-бэги извлекаются краном-манипулятором за несколько часов и заменяются сухим способом без потери прочности соседних участков.

Дорожная карта

От прототипа до серийного внедрения

01 · Прототип

Расчёт и узлы

Двухслойная модульная схема, узел «блок + стойка каркаса», демпфер; расчёт нагрузок от удара и ветра.

02 · Испытания

Огневые + ударные

Подтверждение REI 150 / НГ / F150 и демпфирования по сценариям (осколки, термит, кумулятив).

03 · Сертификация

Норматив

Сертификаты REI 150 / НГ / F150 и соответствие СП 542.1325800.2024 «Защитные ограждающие конструкции от БПЛА».

04 · Производство

Серия

Серийный выпуск блока КББ и комплектов каркаса.

05 · Внедрение

Объекты ТЭК

Развёртывание и масштабирование на резервуарных парках.

Возможность

Для инвесторов и партнёров по развитию проекта

Готовое инженерное решение для защиты объектов ТЭК от ударных дронов — на стадии прототипа и опытного строительства. Ищем инвестиции и индустриального партнёра для испытаний, сертификации и серийного производства.

Ключевое отличие

Некапитальное модульное сооружение из складских компонентов: без сварочных постов, мокрых бетонных процессов и монолитного капитального фундамента; ремонтируется локальной заменой элементов.

  • Объёмный каркас — стальные трубы-стойки Ø65×4,0 мм с шагом до 0,9 м, усиление в свободных каналах блоков.
  • Демпфер — биг-бэги с керамзитом между двумя оболочками, расчётный зазор 2,82 м.
  • Верхняя защита — вантово-сеточная мембрана с ПСКГ 1,2 м в биг-бэгах, ≈180 кг/м².
Стадия

Концепт и расчёт готовы, отработаны узел и кладка. Следующий этап — испытания и опытный объект.

Что ищем

Инвестиции и индустриального партнёра под испытания, сертификацию и серийный выпуск блока и каркаса.

Рынок

Резервуарные парки ТЭК, нефтепереработка и нефтехимия, объекты критической инфраструктуры.

Контакт

Войти в проект

Обсудим инвестиции и участие в развитии проекта защиты объектов ТЭК от ударных дронов.
